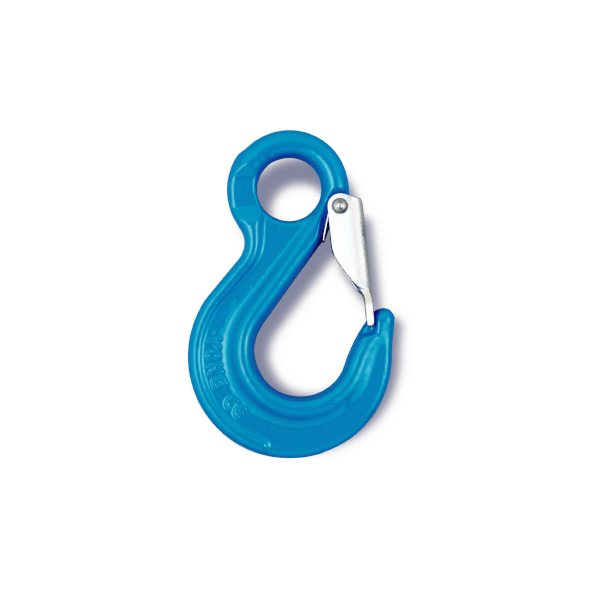

Grade 100 Eye Sling Hook with Latch
Features
- Australian Standard: AS 3776
- Chain Size 6 – 32mm
- Fitted with sturdy spring loaded safety latch for added security and lifting
Specifications
Chain Size (mm) |
WLL (tonnes) |
K (mm) |
P1 (mm) |
A (mm) |
D (mm) |
T (mm) |
H (mm) |
N.W (Kg) |
Marking | Part No. | Yoke Part No. |
6 | 1.4 | 80 | 23 | 20 | 10 | 17 | 19 | 0.3 | 6-10 1/4 | 42443 | X-044/S-06 |
7-8 | 2.5 | 98 | 28 | 25 | 12 | 20 | 23 | 0.5 | 7+8-10 1/4 | 42444 | X-044/S-07 |
10 | 4.0 | 121 | 36 | 32 | 15 | 23 | 31 | 1.0 | 10-10 3/8 | 42445 | X-044/S-10 |
13 | 6.7 | 152 | 40 | 40 | 18 | 27 | 38 | 1.8 | 13-10 1/2 | 42446 | X-044/S-13 |
16 | 10.0 | 185 | 44 | 50 | 22 | 32 | 45 | 3.4 | 16-10 5/8 | 42447 | X-044/S-16 |
20 | 16.0 | 230 | 54 | 61 | 27 | 48 | 64 | 7.3 | 20-10 3/4 | 42448 | X-044/S-20 |
22 | 19.0 | 245 | 76 | 51 | 31 | 52 | 63 | 9.3 | 22-10 7/8 | 42449 | X-044/S-22 |
26 | 26.5 | 279 | 77 | 65 | 35 | 60 | 80 | 13.7 | 26-10 1 | 42450 | X-044/S-26 |
32 | 40.0 | 352 | 114 | 88 | 40 | 65 | 86 | 22.0 | 32-10 1 1/4 | 42451 | X-044/S-32 |
Applications
Chain slings.
